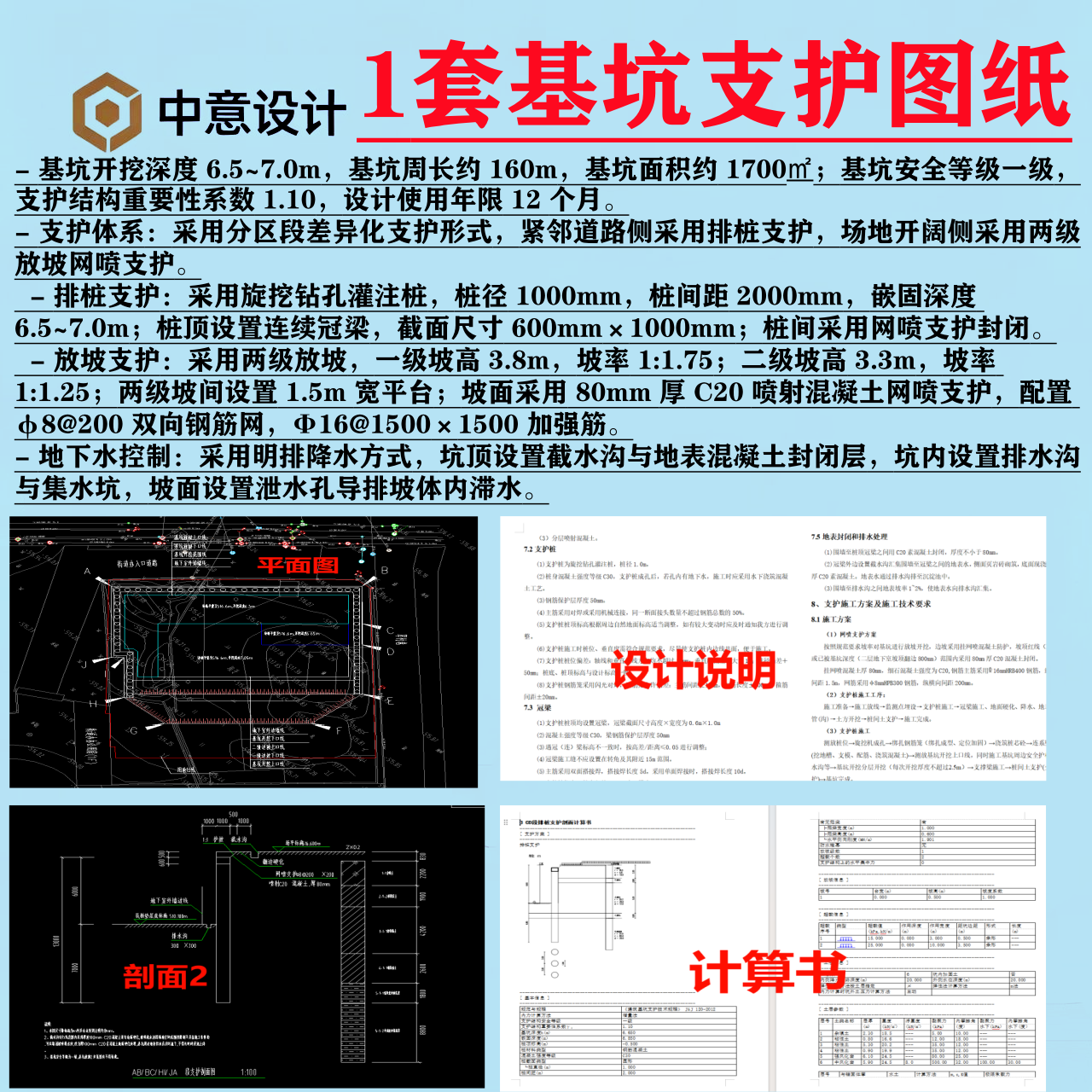

图片[1]-K1 1套一级基坑工程深度7m排桩支护放坡网喷支护明排降水-图纸库

预览图下载地址：
链接：https://pan.quark.cn/s/ccc5ce3c8d06

正式版资料网盘下载地址：

此处内容已隐藏，请付费后查看

1 项目概况

项目定位：本项目为建筑基坑支护工程，核心功能为地下结构施工期间提供基坑侧壁支护与地质安全保障，属于岩土工程领域基坑支护子类工程，支护结构为临时性工程。
项目地区：位于西南地区，属亚热带季风气候，地貌为冲洪积平原，场地整体地势平坦，工程地质分区为平原冲洪积层区。
核心基础参数：
工程范围：涵盖排桩支护工程、放坡网喷支护工程、桩间支护工程、冠梁工程、地表封闭截排水工程、基坑变形监测工程、土石方开挖工程。
涉及专业：岩土工程（基坑支护、岩土排水）、结构工程（支护桩、冠梁）、给排水工程（截排水系统）、建筑工程（配套构筑物）、监测工程（基坑变形监测）、土石方工程。
总图核心指标：基坑开挖面积约 1700㎡，基坑周长约 160m，基坑开挖深度范围 5~7.0m。
建筑核心指标：配套主体建筑总建筑面积约 4400㎡，地下 1 层，建筑总高度约 22m。
结构核心指标：主体结构为钢筋混凝土框架结构，基础形式为筏板基础，地下结构埋深约 7m。
岩土核心指标：基坑安全等级为一级，支护结构设计使用年限 12 个月；排桩支护桩径 1000mm，桩间距 2000mm；放坡采用两级放坡形式，坡率分别为 1:1.75、1:1.25。
监测核心指标：监测内容包含支护结构坡顶水平位移、竖向沉降、周边道路沉降、周边管线变形监测。
项目特有属性：场地分布松散人工填土与膨胀性黏土，紧邻市政道路与地下管线，采用排桩 + 放坡网喷组合支护体系，配套地表封闭与明排排水系统。
设计标准：执行《建筑基坑支护技术规程》JGJ120、《建筑地基基础设计规范》GB50007、《建筑基坑工程监测技术标准》GB50497 等国家通用规范。

模块 2 行业设计背景

行业共性技术难点

膨胀土地区基坑侧壁土体遇水易发生胀缩变形，强度衰减明显，易引发边坡溜坍、支护结构附加内力增大，支护体系需适配胀缩性岩土的特殊力学特性。
浅层松散人工填土层自稳能力差，基坑开挖过程中易发生坑壁局部坍塌，对开挖分层厚度与支护施工时效性要求高。
紧邻市政道路与地下管线的基坑需严格控制侧壁变形量，对支护结构刚度、变形预警阈值与施工管控标准要求更高。
场地存在上层滞水，加之地表雨水易下渗软化土体，地下水与地表水的协同控制是保障基坑施工安全的关键环节。

本项目针对场地地质条件与周边环境特征，采用排桩支护与放坡网喷支护组合体系，配套地表混凝土封闭截水与坑内明排排水系统，适配一级基坑的安全管控要求。

模块 3 全专业专属参数

（1）岩土工程勘察专业

基础指标：场地地层自上而下依次为人工填土层、冲洪积黏土层、上更新统硬塑黏土层、中更新统网纹红土层、白垩系泥岩层；各土层厚度范围：人工填土 0\3m，软塑黏土 0\4m，可塑黏土 0.5\2.9m，硬塑黏土 2.1\6.2m，网纹红土 0.8\3.4m，强风化泥岩 1\6m，中风化泥岩未揭穿。
水文指标：地下水位埋深8~4.3m，地下水类型为上层滞水，主要受大气降水与地表径流补给。
岩土参数：各土层天然重度5\24.5kN/m³，黏聚力 5\500kPa，内摩擦角 8~32°。
不良地质：人工填土松散欠固结、部分黏土层具弱膨胀性、局部分布软塑状软弱土层，风化岩遇水易软化。
勘察成果：提供各地层物理力学参数，给出基坑支护方案与地基基础选型建议。

（2）基坑支护工程专业

基础指标：基坑开挖深度5~7.0m，基坑周长约 160m，基坑面积约 1700㎡；基坑安全等级一级，支护结构重要性系数 1.10，设计使用年限 12 个月。
支护体系：采用分区段差异化支护形式，紧邻道路侧采用排桩支护，场地开阔侧采用两级放坡网喷支护。
排桩支护：采用旋挖钻孔灌注桩，桩径 1000mm，桩间距 2000mm，嵌固深度 5~7.0m；桩顶设置连续冠梁，截面尺寸 600mm×1000mm；桩间采用网喷支护封闭。
放坡支护：采用两级放坡，一级坡高8m，坡率 1:1.75；二级坡高 3.3m，坡率 1:1.25；两级坡间设置 1.5m 宽平台；坡面采用 80mm 厚 C20 喷射混凝土网喷支护，配置 φ8@200 双向钢筋网，Φ16@1500×1500 加强筋。
地下水控制：采用明排降水方式，坑顶设置截水沟与地表混凝土封闭层，坑内设置排水沟与集水坑，坡面设置泄水孔导排坡体内滞水。
土方开挖：采用分层分段开挖，单层开挖深度不大于5m，开挖后及时施工支护结构，严禁超挖。

（3）土石方工程专业

基础指标：基坑总挖方量约 9800m³，采用机械开挖为主、人工清底为辅的施工方式。
开挖参数：分层开挖，每层厚度控制在0~2.5m，配合支护施工分段作业。
回填参数：基坑回填采用粗砾砂、碎石类土，分层压实厚度不大于 300mm，压实系数不小于 90。

（4）岩土检测与监测专业

检测内容：包含支护桩桩身完整性检测、喷射混凝土强度与厚度检测、钢筋原材料性能检测、混凝土强度试块检测。
监测内容：坡顶水平位移与沉降监测、周边道路沉降监测、周边管线变形监测；一级基坑按规范频率执行监测，开挖加密期提高监测频率。

（5）结构专业（支护结构与附属结构）

材料指标：支护桩、冠梁混凝土强度等级 C30，喷射混凝土强度等级 C20，垫层混凝土强度等级 C20；主筋采用 HRB400 级钢筋，箍筋与分布筋采用 HPB300 级钢筋。
构件指标：冠梁截面 600mm×1000mm，支护桩直径 1000mm，均匀配置 20 根直径 22mm 主筋。
荷载指标：坡顶一般区域均布荷载 15kPa，紧邻道路区域均布荷载 25kPa。
计算指标：采用增量法与弹性法进行支护结构内力计算，整体稳定、抗倾覆、抗隆起等验算均满足一级基坑安全系数要求。

（6）给排水专业

截排水系统：坑顶设置 300mm×300mm 截水沟，采用页岩砖砌筑，C20 混凝土垫层；坑底设置排水沟与集水坑，排水经沉砂池沉淀后排入市政管网。
岩土排水：坡面设置 φ35PVC 泄水孔，间距 0m；坑顶地表采用 C20 混凝土封闭，设置 1~2% 坡度坡向截水沟，阻隔地表水入渗。

（7）电气与监测专业

监测系统：人工采集监测数据，按开挖工况调整监测频率；设置位移预警值，达到预警阈值即时启动响应流程。
施工用电：临时用电采用三级配电两级保护体系，接地电阻符合国家规范要求。

模块 4 项目核心设计特点

地质适配设计：针对场地膨胀土与松散填土特性，采用 “深层排桩控变形 + 浅层放坡保稳定” 的组合支护体系；坡面与地表全面混凝土封闭，阻隔地表水入渗，降低膨胀土胀缩与土体软化风险。
分区支护设计：根据基坑周边环境差异分区选型，紧邻市政道路与管线段采用排桩支护严格控制变形，场地开阔段采用放坡支护优化工程经济性，实现安全与成本的平衡。
协同排水设计：采用 “堵、排、导” 结合的地下水控制方案，地表封闭截水、坑内明沟排水、坡面泄水孔导排，协同控制上层滞水与地表水对支护结构的不利影响。
信息化施工设计：配套完整的基坑监测体系，监测点覆盖支护结构与周边环境，监测频率随开挖深度动态调整，实现施工全过程信息化管控。
结构整体性设计：排桩顶部设置通长冠梁，提升支护结构整体刚度；放坡坡面设置双向钢筋网与加强筋，增强坡面抗裂与抗冲刷能力。

模块 5 核心关键词

专业技术关键词（20 个，附注资料来源）

排桩支护（JK-03）
放坡网喷（JK-03）
旋挖灌注桩（JK-03）
冠梁配筋（JK-03）
喷射混凝土（JK-03）
钢筋网支护（JK-03）
泄水孔（JK-03）
截水沟（JK-03）
整体稳定验算（基坑支护计算书）
抗倾覆验算（基坑支护计算书）
抗隆起验算（基坑支护计算书）
瑞典条分法（基坑支护计算书）
增量法计算（基坑支护计算书）
m 法计算（基坑支护计算书）
嵌固深度（基坑支护计算书）
主动土压力（基坑支护计算书）
被动土压力（基坑支护计算书）
内力包络图（基坑支护计算书）
桩间支护（JK-03）
地表沉降验算（基坑支护计算书）

项目专属关键词（20 个，附注资料来源）

一级基坑（基坑支护设计说明）
膨胀土基坑（基坑支护设计说明）
上层滞水（基坑支护设计说明）
两级放坡（JK-03）
组合支护体系（基坑支护设计说明）
坡顶硬化（基坑支护设计说明）
桩间网喷（JK-03）
沉砂池（JK-03）
集水坑（JK-03）
支护桩监测（JK-02）
道路荷载（基坑支护计算书）
网纹红土（岩土勘察报告）
强风化泥岩（岩土勘察报告）
中风化泥岩（岩土勘察报告）
杂填土（岩土勘察报告）
地表封闭（基坑支护设计说明）
分层开挖（基坑支护设计说明）
信息化施工（基坑支护设计说明）
抗滑移稳定（基坑支护计算书）
嵌固段土反力（基坑支护计算书）

行业通用关键词（10 个）

基坑支护
岩土工程
基坑监测
土石方开挖
地下水控制
土压力计算
边坡稳定
灌注桩施工
喷射混凝土支护
基坑变形控制

模块 6 特别的详图 / 大样 / 做法

护壁桩大样图

核心内容：包含桩身配筋构造、加强箍筋设置、桩顶纵筋锚固长度与构造做法。
适用范围：所有排桩支护段的支护桩构件。
所属专业：岩土 – 基坑支护专业
来源图号：JK-03

桩间护壁与护壁桩连接大样

核心内容：包含桩间加强筋植筋构造、喷射混凝土面层分层构造、泄水孔安装大样。
适用范围：排桩支护段桩间土体支护。
所属专业：岩土 – 基坑支护专业
来源图号：JK-03

排水沟与集水坑大样图

核心内容：包含截水沟、排水沟、集水坑断面构造，砌筑参数与混凝土垫层做法。
适用范围：基坑坑顶、坑底排水系统。
所属专业：岩土 – 排水专业
来源图号：JK-03

沉砂池大样图

核心内容：包含沉砂池平剖面构造、砌筑参数、防渗处理与出水口做法。
适用范围：基坑排水末端沉淀处理设施。
所属专业：给排水专业
来源图号：JK-03

模块 7 项目特有信息提取规范

特有房间

无

特殊构造

旋挖支护桩：布置于基坑紧邻道路侧各段，桩径 1000mm，桩间距 2000mm，嵌固深度 5~7.0m，均匀配置 20 根直径 22mm 主筋。
两级放坡支护：布置于场地开阔侧基坑段，一级坡高8m、坡率 1:1.75，二级坡高 3.3m、坡率 1:1.25，坡面采用 80mm 厚 C20 喷射混凝土网喷支护。
冠梁：沿排桩桩顶连续通长布置，截面尺寸 600mm×1000mm，混凝土强度等级 C30。
泄水孔：布置于放坡坡面与桩间护壁，采用 φ35PVC 管，间距 0m，坡向坑内。
截 / 排水沟：沿基坑坑顶、坑底周边连续布置，断面尺寸 300mm×300mm，配套设置集水坑与沉砂池。
位移监测点：布置于坡顶、周边道路与建筑处，同步监测水平位移与竖向沉降。

专项系统

排桩支护系统：服务于基坑紧邻道路与管线段，核心功能为控制基坑侧壁深层变形，保障周边市政设施安全；核心参数为桩径 1000mm、桩间距 2000mm、最大嵌固深度 0m。
放坡网喷支护系统：服务于场地开阔段基坑，核心功能为保障开挖边坡浅层稳定性；核心参数为两级放坡、80mm 厚 C20 喷射混凝土、双向钢筋网面层。
基坑截排水系统：服务于整个基坑范围，核心功能为阻隔与导排地表水、上层滞水；核心参数为地表混凝土封闭、截排水沟 + 集水坑 + 沉砂池组合排水。
基坑变形监测系统：服务于基坑施工全周期，核心功能为监控支护结构与周边环境变形状态；核心参数为一级基坑监测频率与分级变形预警阈值。

专项配套资料

基坑支护计算书：包含各支护剖面的排桩内力计算、放坡稳定计算，涵盖整体稳定、抗倾覆、抗滑移、抗隆起验算与结构配筋计算。
基坑支护设计说明：包含工程概况、地质条件概述、设计依据、施工技术要求、监测要求与应急预案。
基坑支护工程数量表：统计各分项工程工程量，包含混凝土、钢筋、土石方等材料用量与工程数量。

配套专业

基坑支护专业：一级基坑，最大开挖深度0m，采用排桩 + 放坡网喷组合支护形式。
土石方工程专业：总挖方量约 9800m³，分层分段开挖，回填压实系数不小于 90。
岩土排水专业：采用截水 + 明排结合方式，设置截排水沟、集水坑、沉砂池与坡面泄水孔。
结构专业：支护桩与冠梁采用 C30 混凝土，HRB400 级主筋，结构重要性系数 10。
监测专业：包含支护结构位移、地面沉降、周边道路管线变形监测，执行一级基坑监测标准。
