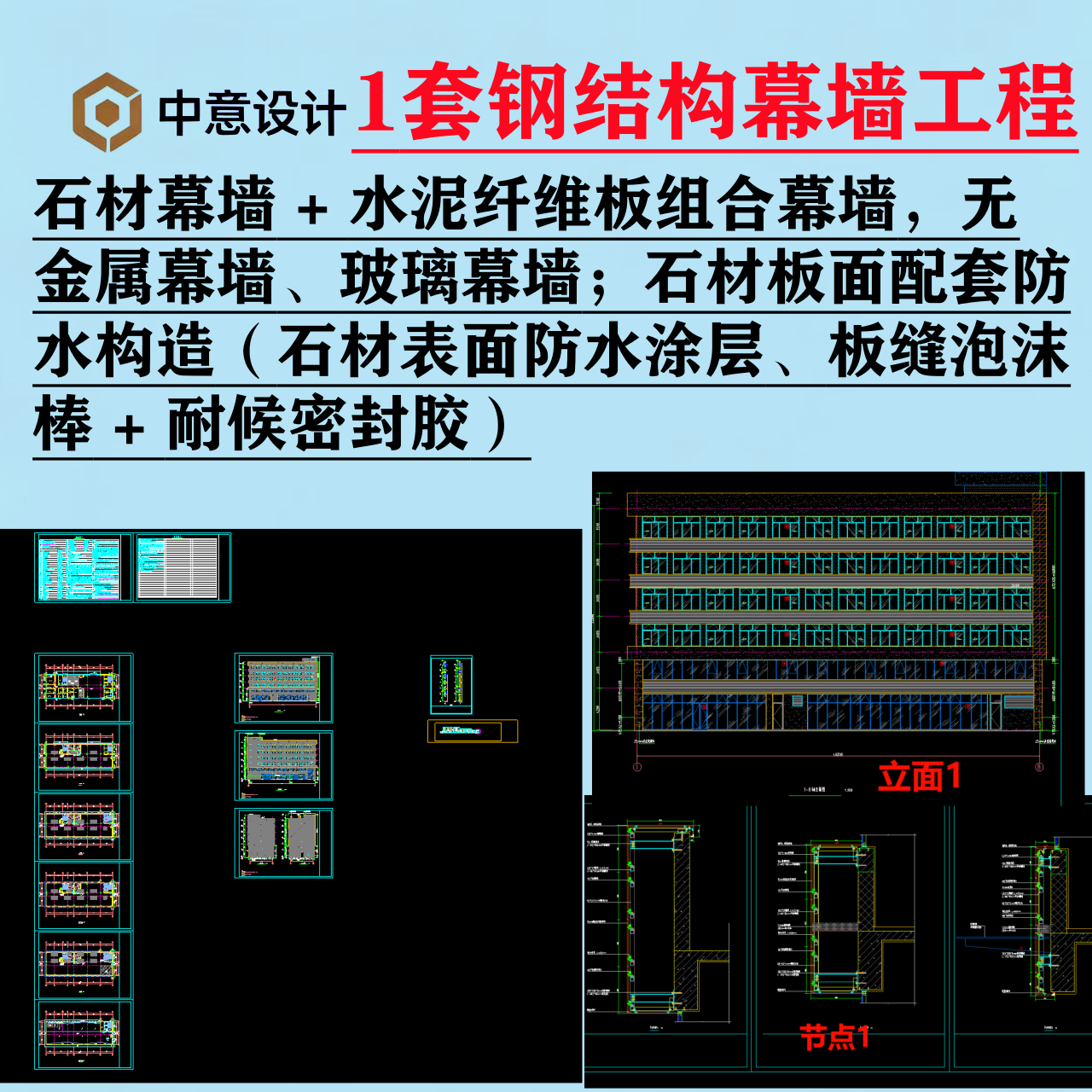

J1 1套石材幕墙+水泥纤维板组合幕墙多层办公楼小型建筑外墙CAD图纸

J1 1套石材幕墙+水泥纤维板组合幕墙多层办公楼小型建筑外墙CAD图纸

预览图下载地址：
链接：https://pan.quark.cn/s/f4ad4f6b8995

正式版资料网盘下载地址：

、

1. 项目概况

项目定位：华东平原地区公交场站配套建筑，钢框架主体 + 石材 / 水泥纤维板围护幕墙综合钢结构工程，建筑功能为场站办公、配套附属用房，钢结构承担主体竖向、水平荷载及幕墙龙骨承重功能
项目地区：华东平原气候分区，场地地形平坦无高差
工程范围：主体钢框架结构工程、石材 + 水泥纤维板幕墙围护工程、钢结构防腐防火工程、钢结构焊接与螺栓连接工程、混凝土基础工程、建筑水电暖通配套工程、建筑消防专项工程
包含专业：钢结构制作安装专业、焊接工程专业、高强度螺栓连接专业、钢结构防腐防火专业、幕墙专业、建筑专业、混凝土结构专业、给排水（消防）专业、电气专业、暖通专业、消防专业

核心基础参数

1. 钢结构核心参数
   幕墙耐火等级二级；主体钢结构耐火等级二级；幕墙龙骨采用标准钢型材；建筑无玻璃幕墙，仅门窗为成品门窗；幕墙结构设计工作年限按国标规范执行
2. 建筑核心参数
   建筑耐火等级二级；幕墙耐火极限满足 2 小时防火要求；窗口周边、层间设置防火封堵构造
3. 结构核心参数
   抗震设防烈度 7 度；主体钢框架结构；配套独立混凝土基础；幕墙后置化学锚栓锚固体系
4. 幕墙特有参数
   幕墙类型：石材幕墙 + 水泥纤维板组合幕墙，无金属幕墙、玻璃幕墙；石材板面配套防水构造（石材表面防水涂层、板缝泡沫棒 + 耐候密封胶）
   项目特有属性：公交场站配套低层建筑，采用石材与水泥纤维板复合幕墙体系，幕墙与主体钢框架后置锚固连接，全楼层间设置防火封堵节点
   设计标准：
   《建筑防火通用规范》GB55037-2022
   2.《建筑与市政工程防水通用规范》GB55030-2022
   3.《混凝土结构后锚固技术规程》JGJ145-2013
   4.《人造板材幕墙工程技术规范》JGJ336-2016
   5.《金属与石材幕墙工程技术规范》JGJ102（3.2.2 强条）
   项目造价：/（图纸未提供造价数据）
5. 行业设计背景

行业共性技术难点（幕墙 + 低层公交场站钢结构维度）

1. 低层配套建筑幕墙与钢框架后置锚固节点受力控制难度大，后锚固化学锚栓承载力需验算匹配主体钢结构荷载；
2. 石材幕墙室外雨水渗漏防控构造设计复杂，板缝密封、面板防水双重体系需同步落地；
3. 幕墙层间、洞口周边防火封堵构造需匹配建筑二级耐火等级，防火节点与幕墙龙骨干涉问题突出；
4. 多材质复合幕墙（石材 + 水泥纤维板）交接位置变形协调、防水、防火一体化设计难度较高。

本项目技术设计体系

本项目针对上述行业共性难点，采用标准化钢龙骨幕墙体系、双层防水密封构造、完整层间防火节点、规范后锚固设计，完整覆盖结构受力、防水渗漏、防火分隔、不同幕墙板材交接四大核心技术控制要求，形成适配公交场站配套用房的钢结构幕墙一体化设计体系。

3. 全专业专属参数

（1）钢结构专业（核心主导专业）

1. 基础指标：主体结构形式钢框架；幕墙龙骨标准型钢；抗震等级四级；耐火等级二级；无大跨度悬挑结构
2. 材料指标：主体框架 Q355B 型钢；幕墙龙骨碳素结构钢；普通焊条匹配主体钢材；幕墙连接采用 8 级高强度螺栓；后置锚固采用化学锚栓 + 植筋胶配套体系
3. 构件指标：钢柱 H 型钢截面；钢梁 H 型钢截面；幕墙竖向、横向龙骨标准型钢檩条；幕墙钢支撑通长型钢构件
4. 加工指标：焊接方式手工电弧焊 + 二氧化碳气体保护焊；二级焊缝；关键梁柱、幕墙支座 100% 探伤；工厂预制构件，进场预拼装
5. 安装指标：主体梁柱螺栓 + 现场焊接混合连接；幕墙龙骨全螺栓装配；分区域分段吊装；安装偏差满足幕墙规范限值
6. 加固指标：本项目无结构加固工程

（2）建筑专业

1. 基础指标：低层场站配套建筑；地上多层、无地下楼层；建筑总高度控制在 20 米以内；室内外地坪高差 500mm
2. 围护结构指标：外墙为石材幕墙 + 水泥纤维板幕墙；外窗为成品断桥门窗，不属于玻璃幕墙；幕墙耐火等级二级；层间防火封堵配套防火岩棉封堵构造
3. 合规指标：建筑耐火等级二级；幕墙耐火等级二级；幕墙防水等级一级；建筑设计使用年限 50 年
4. 技术指标：外墙隔声满足民用建筑通用标准；幕墙水密、气密、抗风压性能达标；外窗独立防火构造
5. 功能拆分：办公配套区、设备辅助区、门卫后勤区

（3）结构专业（混凝土基础及附属结构）

1. 基础指标：独立基础 + 条形基础组合；基础埋深 1500mm；粉质黏土持力层；抗震设防烈度 7 度
2. 材料指标：基础垫层 C15 混凝土；基础承台 C30 混凝土；主体混凝土构件 C30；HRB400 钢筋
3. 构件指标：基础承台矩形截面；基础梁矩形截面；楼板厚度 120mm
4. 荷载指标：办公活荷载 2000N/㎡；幕墙面荷载、风荷载按幕墙计算书取值；屋面活荷载 500N/㎡
5. 特殊指标：无抗浮设计；基础混凝土抗渗等级 P6

（4）防腐防火专业

1. 防腐指标：室外幕墙龙骨、外露钢构件 C3 防腐等级；抛丸除锈达 5 级；底漆 + 中间漆 + 面漆三层防腐涂层，总厚度 120μm；室内钢构件简化防腐体系
2. 防火指标：主体钢结构薄型防火涂料；幕墙钢龙骨薄型防火涂料；构件耐火极限 2h；层间封堵采用防火岩棉 + 防火密封胶

（5）给排水专业（含消防水）

1. 给水：生活给水覆盖办公配套用房；市政引入管 DN100；管材 PPR 给水管
2. 排水：雨污分流体制；污水主管 DN150；雨水主管 DN200；雨水重现期 5 年
3. 消防水：室内消火栓系统全覆盖；配套手提式干粉灭火器

（6）电气专业

1. 供电：三级负荷；配套变配电间
2. 动力：风机、水泵等动力设备独立配电回路
3. 照明：办公常规照明、室外场站照明、消防应急照明（持续 90min）
4. 安全：建筑二类防雷；幕墙龙骨整体连通防雷体系，设置专用防雷节点

（7）暖通专业

建筑常规通风系统，设备机房机械排风，无中央空调采暖系统

（8）消防专业

1. 防火分区：单栋建筑划分为多个小型防火分区，防火墙分隔
2. 疏散：多层双向疏散走道，疏散楼梯满足规范最小宽度
3. 配套系统：室内消火栓、应急照明、疏散指示、防火封堵全套配置

（9）弱电 / 智能化专业

配套安防监控、公共广播、网络综合布线系统；幕墙设置防雷监测节点

（10）总图 / 场地专业

场地平坦，配套车行消防通道、小型停车区域、绿化场地；建筑退用地红线满足防火间距要求

（11）节能专业

外墙幕墙配套保温构造；外窗断桥隔热型材，降低传热系数

（12）幕墙专业（本项目核心专项）

1. 基础指标：幕墙类型石材幕墙 + 水泥纤维板组合幕墙；无金属幕墙、玻璃幕墙；耐火等级二级
2. 材料指标：天然石材面板、水泥纤维板材；竖向 / 横向碳素钢龙骨；8 级高强连接螺栓；后置化学锚栓
3. 结构指标：横竖龙骨标准间距；主体后置锚固支座；幕墙设置完整防雷节点、层间防火节点、板材交接节点
4. 性能指标：抗风压、水密性、气密性、平面内变形性能满足低层公共建筑幕墙规范；石材面板配套表面防水涂层，板缝填充泡沫棒 + 耐候硅酮密封胶双重防水构造

（13）人防专业

本项目无人防专项设计

4. 项目核心设计特点
5. 结构体系特点：采用钢框架作为主体承重结构，外墙配套复合钢龙骨幕墙，幕墙通过后置化学锚栓与混凝土主体、钢框架连接，竖向、横向龙骨形成完整围护受力体系，适配低层公交场站配套用房小体量建筑空间。
6. 加工制作特点：主体钢构件工厂标准化预制加工，幕墙龙骨型材统一标准规格，关键连接焊缝工厂探伤检测，减少现场焊接工作量。
7. 安装施工特点：主体钢框架采用螺栓 + 现场焊接混合装配；幕墙全螺栓干式装配，分立面分段依次安装，板材交接、防火、防雷节点同步施工。
8. 专业协同特点：钢结构主体、幕墙龙骨、混凝土基础采用后锚固协同体系；幕墙防火构造与建筑防火分区、钢结构防火涂料一体化设计；幕墙防雷与建筑总防雷系统连通。
9. 专项设计特点：石材幕墙采用双层防水体系解决雨水渗漏；层间、门窗洞口设置标准化防火封堵节点；石材与水泥纤维板不同幕墙板材设置专用交接构造；完整配套幕墙防雷节点详图；全套后锚固专项设计说明。
10. 核心关键词

专业技术关键词（20 个）

钢框架结构、石材幕墙、水泥纤维板幕墙、后置化学锚栓、防火封堵、幕墙防雷、8.8 级高强螺栓、薄型防火涂料、C3 防腐、二级耐火、二氧化碳气体保护焊、焊缝探伤、耐候密封胶、泡沫棒防水、后锚固设计、幕墙计算书、层间防火节点、幕墙交接节点、Sa2.5 除锈、Q355B 型钢

项目专属关键词（20 个）

公交场站配套用房、低层幕墙工程、无玻璃幕墙、无金属幕墙、复合围护幕墙、幕墙二级耐火、石材面板防水、钢龙骨围护、门窗独立玻璃、幕墙后置锚固、防雷体系详图、多板材交接节点、防火岩棉封堵、钢框架幕墙一体化、外墙防水构造、幕墙专项验算、型钢龙骨、场站附属建筑、施工图外审、幕墙节点详图、防腐涂层体系

行业通用关键词（10 个）

钢结构幕墙、建筑后锚固、幕墙防火、幕墙防水、钢结构防腐、高强度螺栓装配、建筑耐火、外墙围护、幕墙风荷载验算、公共配套建筑幕墙

6. 特别的详图或者做法
7. 层间防火节点详图（图纸编号：节点四、五、七、八、九；专业：幕墙专业；适用范围：幕墙楼层分隔位置，实现层间防火封堵，满足二级耐火）
8. 幕墙防雷体系示意图（专业：幕墙专业；适用范围：全楼幕墙龙骨，建筑防雷连通）
9. 不同类型幕墙交接节点详图（专业：幕墙专业；适用范围：石材幕墙与水泥纤维板衔接位置，防水、变形一体化构造）
10. 幕墙后置锚栓支座大样（专业：结构 + 幕墙；适用范围：幕墙龙骨与墙体连接部位）
11. 石材面板防水密封大样（专业：幕墙；适用范围：所有石材板缝，泡沫棒 + 耐候胶防水做法）
12. 项目特有信息提取规范
13. 特有房间：变配电室、消防水泵房、弱电机房、办公配套用房，均位于地上标准楼层，单间面积均控制在百平米以内。
14. 特殊构造：H 型钢钢柱、H 型钢钢梁、幕墙竖向 / 横向钢龙骨、层间防火封堵构造、幕墙防雷连接节点、后置化学锚栓支座、石材与纤维板交接节点。
15. 专项系统：钢结构防腐防火系统、幕墙防水密封系统、幕墙防火封堵系统、幕墙防雷连通系统、后置锚固专项系统、高强度螺栓装配系统。
16. 专项配套资料：《公交场站幕墙计算书》（幕墙荷载、支座、锚固验算）、幕墙节点大样图集、施工图外审回复文件、全套设计总说明（含更新规范、强条补充内容）。
17. 配套专业：钢结构制作安装、焊接探伤、防腐防火、幕墙工程、建筑消防、给排水、电气、暖通；钢结构耐火二级，幕墙耐火二级，幕墙 C3 防腐等级。
18. 参数 + 关键词组合

10 项核心参数

幕墙耐火二级（参数 1）+ 钢框架主体（参数 2）+C3 室外防腐（参数 3）+8.8 级高强螺栓（参数 4）+ 石材复合幕墙（参数 5）+ 后置化学锚栓（参数 6）+ 层间防火封堵（参数 7）+ 二类防雷幕墙（参数 8）+ 低层场站建筑（参数 9）+ 二级耐火钢结构（参数 10）

10 项核心关键词

石材幕墙、钢龙骨、幕墙防火、后置锚固、焊缝探伤、防腐涂层、幕墙防水、防雷节点、高强度螺栓、复合围护
